Präzision trifft Flexibilität – für Ihre 5-Achsbearbeitung
Die DATRON Axis5 erweitert Ihre Maschine um eine kompakte, hochpräzise Dreh-Schwenkeinheit für die angestellte und simultane 5-Achs-Bearbeitung. Sie wird über Zentrierbuchsen direkt im Ausbruch Ihrer DATRON Maschinen montiert und fügt sich nahtlos in Ihre Bearbeitungsumgebung ein. Dank ihrer Kompaktheit bleibt der Tisch für Ihre 3-Achs-Bearbeitung nutzbar. Für maximale Produktivität bei minimalem Platzbedarf.
Technische Daten
Die DATRON Axis5 erweitert DATRON CNC-Systeme um eine hochpräzise 4. und 5. Achse und ermöglicht komplexe Mehrseitenbearbeitungen in nur einer Aufspannung. Sie überzeugt durch ihr kompaktes Design, ihre hohe Dynamik und exakte Positionierung. Die folgende Tabelle gibt einen Überblick über die wichtigsten technischen Daten und Leistungsmerkmale.
Technische Daten
| DATRON Axis5 Basic | DATRON Axis5 Automation | DATRON Axis5 Basic | DATRON Axis5 Automation | |
| Artikel-Nr. | 0A01131J | 0A01131K | 0A01131J | 0A01131K |
| Kompatibilität | DATRON M8Cube | DATRON MXCube | ||
| Artikel-Nr. Vorbereitung* | 0A01130J | 0A01130K | ||
| Schnittstelle | SCHUNK NSE-M mini 90-V1 | SCHUNK NSE mini 90-V1 | SCHUNK NSE-M mini 90-V1 | SCHUNK NSE mini 90-V1 |
| Werkstückgewicht (max.) | 13 kg (inkl. Spannmittel) | |||
| Antrieb | AC-Servomotor – Mavilor BLS 072 EQN 1125, spielfreies/vorgespanntes Schneckengetriebe | |||
| Lager-Kippmoment | 1.200 Nm | |||
| Lager-Axiallast | 6 kN | |||
| Getriebe-Vorschubmoment | 70 Nm | |||
| Abmessungen (X × Y × Z) | 955 mm × 274 mm × 320 mm | |||
| Gewicht | ca. 104 kg | |||
| Systemvoraussetzung | DATRON next Software ab Release 3.6 | |||
| Lieferumfang | Plug & Produce-fähige 4. und 5. Achse mit manuellem oder pneumatisch betätigtem Nullpunktspannsystem, Kalibriereinheit zur Bestimmung des Nullpunkts *Maschinenvorbereitung muss separat erworben werden | |||
| A-Achse | C-Achse | |
| Taktzeit 90° | 0.6 s | 0.4 s |
| Positioniergenauigkeit | ±35 arcsec | ±20 arcsec |
| Wiederholgenauigkeit | ±3 arcsec | ±5 arcsec |
| Drehzahl | 33 1/min | 65 1/min |
| Rundlauf | – | < 0.01 mm |
| Planlauf | – | < 0.01 mm |
| Drehbereich | −5° bis +100° | 360° (unendlich) |
Freiheitsgrade
Präzision in Bewegung – Ihre 5-Achs-Bearbeitung im Detail

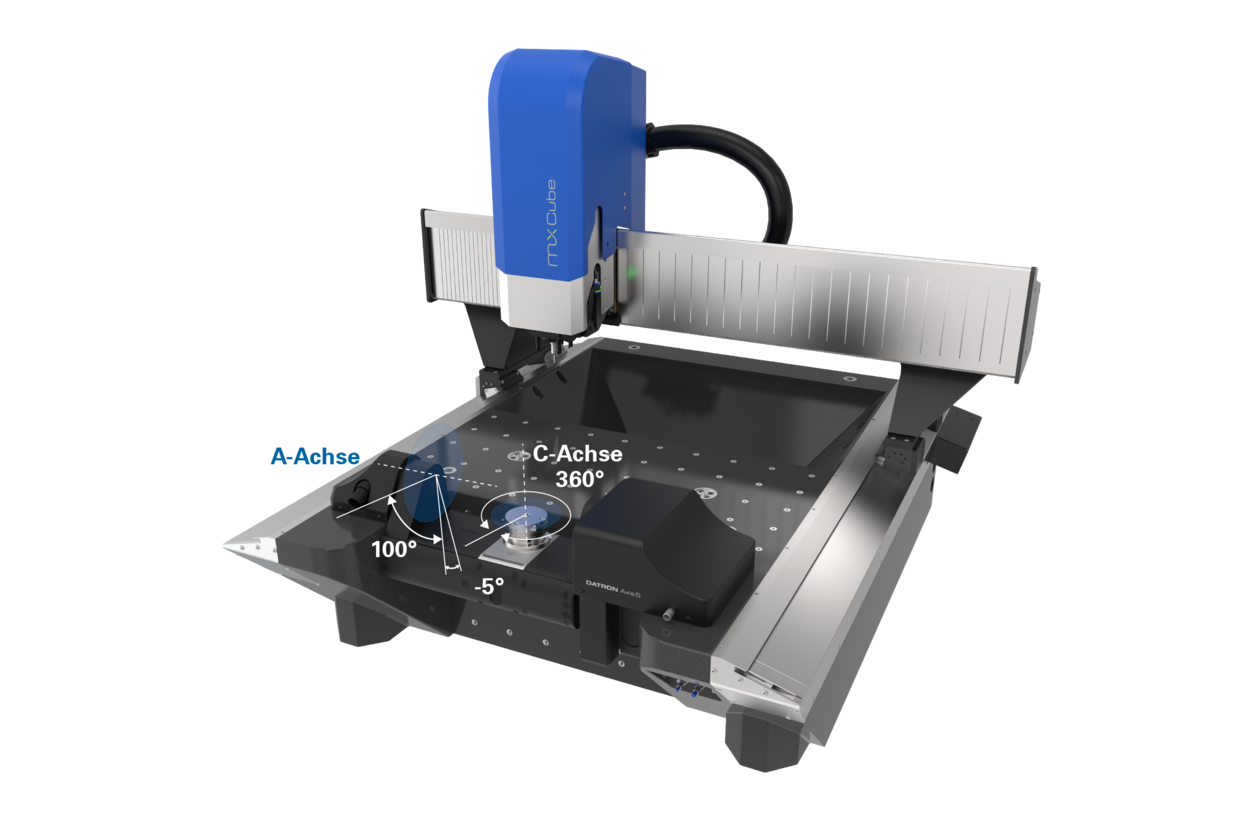

Die DATRON Axis5 bietet Ihnen volle Bewegungsfreiheit durch zwei zusätzliche Achsen:
- C-Achse: 360° Rotation für umfangreiche Drehbewegungen
- A-Achse: Schwenkbereich von -10° bis +90° für flexible Winkeleinstellungen
Dank dieser erweiterten Freiheitsgrade lassen sich komplexe Konturen, Hinterschnitte und geneigte Flächen präzise in einem Arbeitsgang bearbeiten – ohne Umspannen und mit höchster Wiederholgenauigkeit. Ideal für anspruchsvolle 5-Seiten-Bearbeitung und simultane Fräsprozesse auf kompaktem Raum.
Maximale Bauteilgröße bei simultaner 5-Achs-Bearbeitung
Optimale Ausnutzung des Arbeitsraums – auch bei komplexen Teilen
Die DATRON Axis5 ermöglicht die Bearbeitung von Bauteilen mit einer maximalen simultan bearbeitbaren Größe von:
- Am Sockel: ein Zylinder mit Ø 260 mm und 30 mm Höhe.
- Darüber: eine Halbkugel mit einem Radius von 130 mm.
Damit bietet die Achserweiterung ein hervorragendes Verhältnis von Kompaktheit zu Werkstückgröße – ideal für Präzisionsfertigung kleiner bis mittelgroßer Bauteile, etwa in der Medizintechnik, Elektronik oder im Werkzeugbau.
Optionales Zubehör
Nullpunkt Spannmittel von DATRON ermöglichen eine präzise, schnelle und wiederholgenaue Fixierung von Werkstücken für die Bearbeitung mit der DATRON Axis5. Sie sorgen für minimale Rüstzeiten, maximale Prozesssicherheit und eine hohe Reproduzierbarkeit der Spannpositionen. Ideal für anspruchsvolle Fertigungsprozesse mit höchsten Qualitätsanforderungen.
DATRON Micro Vice
- Abmessungen (L x B x H): 100 mm x 70 mm x 44 mm
- Spannbereich: 31 - 77 mm
- Spannkraft (max.): 16 kN
- Max. Drehmoment: 50 Nm
DATRON Micro Vice (small chucks)
- Abmessungen (D x H): 100 mm x 70 mm x 64 mm
- Spannbereich: 7 - 53 mm
- Spannkraft (max.): 16 kN
- Max. Drehmoment: 50 Nm
DATRON Vario Vice 150
- Abmessungen (L x B x H): 150 mm x 120,4 mm x 48 mm
- Spannbereich (max.): 0 - 50 mm
- Spannkraft (max.): 5 kN
- Mx. Drehmoment (max.): 15 Nm
