Spannmittel Vakuumtechnik
Maximale Haltekraft trifft auf Plug & Play Einfachheit
DATRON Vakuumspanntechnik ist ideal für das Spannen flächiger Werkstücke und dünner Plattenmaterialien. Sie ermöglicht das gleichzeitige Aufspannen mehrerer Werkstücke und sorgt für hohe Flexibilität. Der mikroperforierte Spezialkarton DATRON VacuCard vereinfacht die Handhabung und schützt die Spannplatte. Diese Technik eignet sich hervorragend für unterschiedliche Bearbeitungsprozesse und trägt zu einer präzisen und effizienten CNC-Bearbeitung bei.
Produkt Feautures
Zur leichteren Montage der Vakuumplatten besitzen diese ab 700 x 500 mm Größe leichtläufige Rollen. So können die Platten mit geringem Kraftaufwand auf dem Maschinentisch positioniert werden. Zudem ermöglichen sie den Schutz der Maschinentischoberfläche.
Für eine sichere Handhabung der Vakuumplatten besitzen diese Aussparungen, die als Griffmulden dienen.
Über drehbare Anschläge können die Werkstücke an den Kanten der Vakuumplatten passgenau ausgerichtet werden. Durch Versenkung der Anschläge sind die Werkstücke zur Bearbeitung rundum erreichbar.
Mäander Vakuumplatten
Verteilung des Vakuums erfolgt über mäanderförmige Nuten die in 100 x 100 mm großen Feldern angeordnet sind. Diese können einzeln geschaltet werden, um die Spannfläche optimal anzupassen und Leckströme zu minimieren. Hierdurch werden hohe Haltekräfte erzeugt, welche effizientesArbeiten ermöglichen.

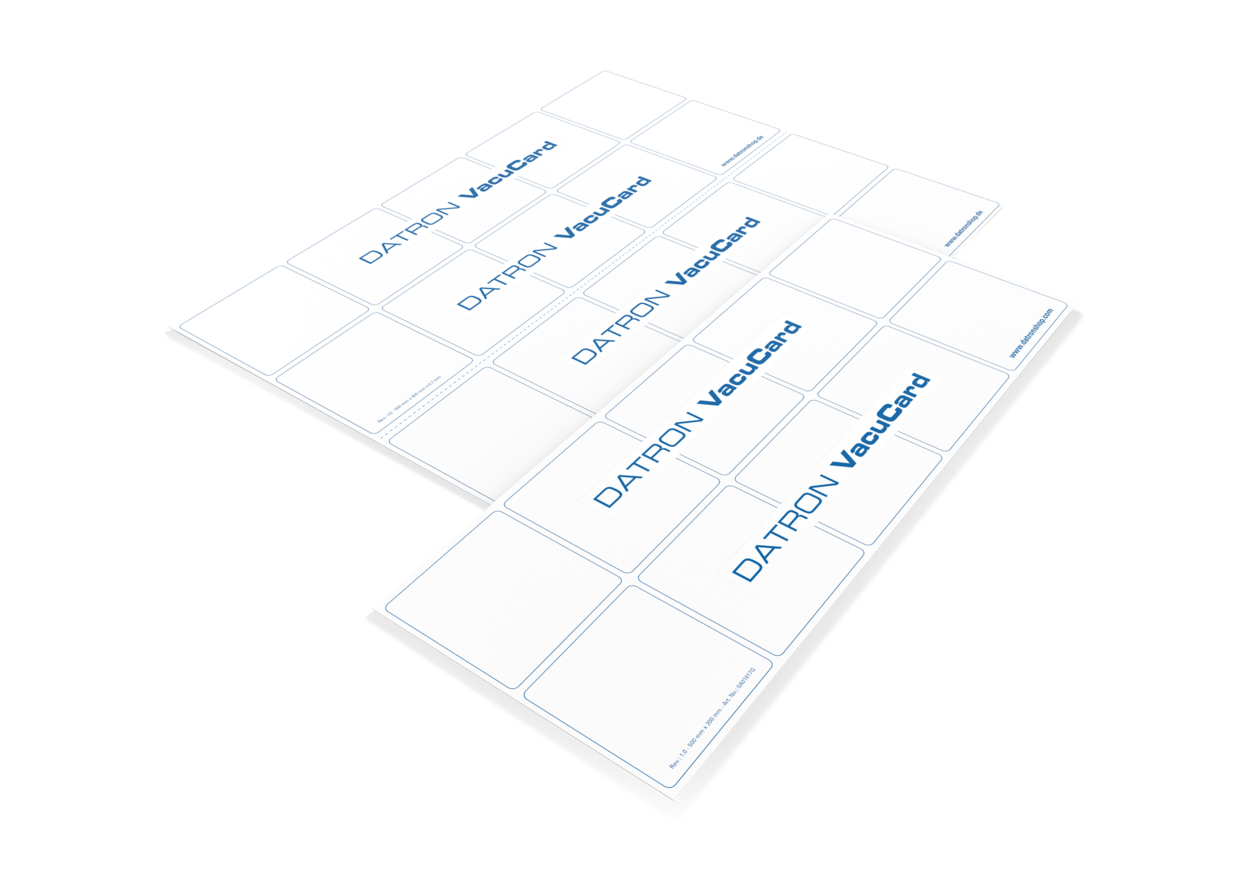

VacuCard++/+++
Die DATRON VacuCard++/+++, die mit einer gitterförmigen Dicht-Klebeschicht ausgestattet ist, eignet sich besonders für das Spannen kleiner und filigraner Werkstücke. Sie maximiert die Haltekräfte und minimiert Vakuumverluste, selbst bei dünnem oder strukturiertem Plattenmaterial. Höchste Stabilität wird
gewährleistet, sodass Ihre Werkstücke auch bei hohen Fräskräften zuverlässig gesichert sind und präzise Ergebnisse erzielt werden können.
Mehr über die DATRON VacuCard++
Wann sollte man VacuCard++ einsetzen?
- Fräsbearbeitung von kleinen Teilen, die aus Plattenmaterial herausgefräst werden sollen
- Nutzenbearbeitung ohne Trennstege
- Fräsbearbeitung von dünnem und weichem Plattenmaterial
- Fräsbearbeitung von Plattenmaterial mit rauher Oberfläche
Wie funktioniert die VacuCard++?
Die VacuCard++ ist ideal für Anwendungen, bei denen ein herkömmliches Vakuum allein nicht ausreicht.
Dank ihrer patentierten Dichtkleberschicht bietet sie zahlreiche Vorteile:
-
Erhöhte Haltekraft durch Saugnapfeffekt
-
Verbesserte Stabilität des Werkstücks bei hohen Fräskräften
-
Rutschfestigkeit durch hohe Oberflächenreibung
-
Verringerter Vakuumverlust durch Abdichtung ungenutzter Bereiche
-
Gleichmäßige Verteilung des Vakuums über die gesamte Oberfläche
-
Verzögerter Vakuumabbau beim Bohren oder Fräsen rund um das Werkstück
-
Planlage flexibler Materialien und Verhinderung von Kantenanhebungen
-
Saubere Entnahme des Werkstücks nach der Bearbeitung ohne Rückstände
Wie wird die VacuCard++ eingesetzt?
-
Legen Sie die VacuCard++ zwischen die Vakuumspannplatte und das Werkstück.
-
Schneiden Sie mit einem Piko-Messer die Schutzfolie entlang der Kontur des Werkstücks ein.
-
Entfernen Sie die ausgeschnittenen Folienbereiche und platzieren Sie das Werkstück direkt auf der freigelegten Klebefläche.
-
Aktivieren Sie das Vakuum und starten Sie die Bearbeitung.
-
Nach dem Fräsen lässt sich das Werkstück sauber und sicher entnehmen.
Technische Daten
- Kartonage mit redundanter Saugnapfwirkung durch gitterförmige Dicht-Klebeschicht
- Kombination aus Adhäsion und Vakuumspannen
- Reduzierter Vakuumverbrauch durch begrenzte Luftdurchlässigkeit und durch Abdeckung mit Schutzfolie
- Entsorgung im Papierabfall
Vakuumpumpen
Unsere Vakuumpumpen sind perfekt auf die DATRON Spannplatten abgestimmt und liefern zuverlässigen Unterdruck, abgestimmt auf Ihre Anwendung. Ob Einzelplatte oder Mehrfachlösung: Die Pumpen gewährleisten konstanten Vakuumfluss und zuverlässige Leistung, auch unter anspruchsvollen CNC-Bedingungen.
Vorteile der DATRON Vakuumspannsysteme
- Extrem kurze Rüstzeiten
- Effiziente Bearbeitung von Plattenrohmaterial
- Spannungsfreies und vibrationsarmes Spannen
- Komplettes Fräsen und Abtrennen von Werkstücken möglich
Typische Anwendungsbereiche
- Spannen von Plattenmaterial
- Fixierung von flachen Gehäusen oder Bauteilen
- Fixierung komplexer oder schwer zu spannender Geometrien und Materialien
